QUESTION 61

Refer to the exhibit. At the end of an RSTP election process, which access layer switch port will assume the discarding role?

A. Switch3, port fa0/1

B. Switch3, port fa0/12

C. Switch4, port fa0/11

D. Switch4, port fa0/2

E. Switch3, port Gi0/1

F. Switch3, port Gi0/2

Explanation

문제 : RSTP 선택 프로세스가 끝나면 액세스 레이어 스위치 포트가 discarding 역할을 맡을 것입니까?

눈치채셨을 것 같은데요. 어느 순간부터 문제를 제가 해석하지 않고 구글 번역에 의지 하고 있습니다. 속도로 더 빠르고 저보다 한글로 정확한 용어로 번역을 하는 것 같네요.

STP던, RSTP던 가장 먼저 루트브리지가 어느 스위치인지 찾아봐야 합니다.

Bridge ID는 Priority 값 + MAC 주소로 구성되며, 가장 작은 값의 스위치가 루트 브리지가 됩니다.

여기선 스위치1이 Priority 값이 4096이기 때문에 MAC주소는 볼 것도 없이 루트 브리지가 됩니다.
스위치1의 모든 포트는 Designated 포트가 됩니다.

STP에서 root 포트, designated 포트를 결정하는 기준은 아래와 같습니다.

1. 루트 브리지까지의 Path Cost 값이 누가 더 작은가?

2. 누구의 BID(Sender BID)가 더 낮은가?

3. 누구의 포트 ID가 더 낮은가?

스위치2의 포트 3개 중 스위치1과 2개가 연결되어 있는데 이 중 하나가 Root Port가 됩니다.

이 두 포트는 루트브리지까지의 Path Cost가 동일하고 같은 스위치에 있기 ��문에 BID가 같습니다.

그래서 포트ID를 비교해야 하는데 포트의 정보가 없기 때문에 여기서는 편의상 위에 있는 포트가 Root 포트가 되었다고 가정하겠습니다.

한 세그먼트에서 Root Port도 아니고 Designated 포트도 아니면 Discarding 됩니다.

스위치3에서는 Gi0/1 이 Path Cost가 작기 때문에 루트포트가 됩니다.

스위치4에서는 Fa0/2와 Fa0/11 둘 중에 하나가 루트포트가 되어야 하는데 path Cost가 동일하고 같은 스위치 이기 때문에BID도 동일합니다.

하지만 Fa0/2의 포트ID가 더 낮기 때문에(12보다 2가 낮음) 루트 포트가 됩니다.

그럼 자연적으로 스위치3의 Fa0/1포트는 Designated 포트가 됩니다.

스위치3의 Gi0/2와 스위치4의 Fa0/11포트가 연결된 세그먼트에서 하나는 Designated 포트가 되고 하나는 Discarding포트가 됩니다.

Path Cost를 비교해 보면 스위치3의 Gi0/2가 더 낮기 때문에 Designated 포트가 되고 스위치4의 Fa0/11가 Discarding포트가 됩니다.

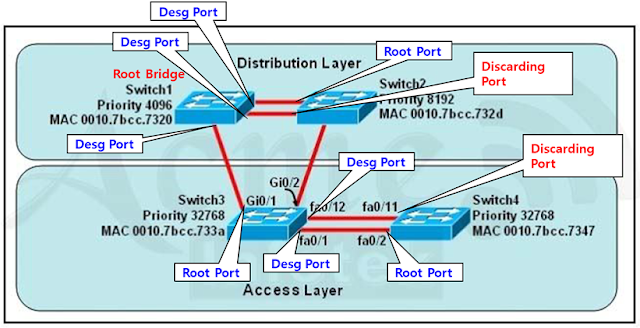

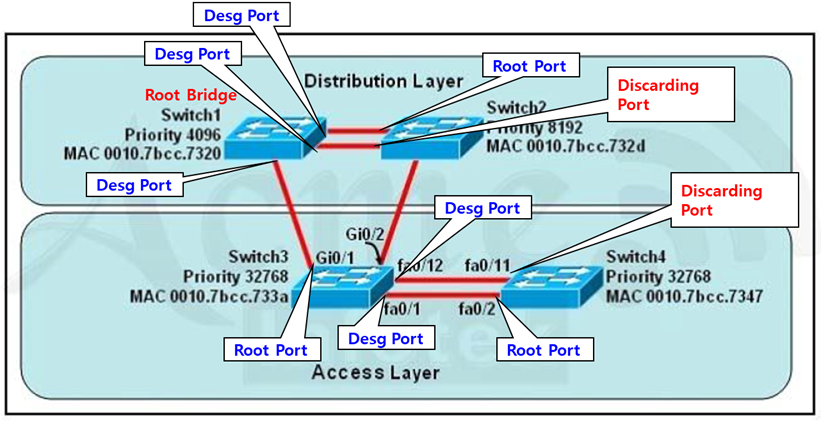

그림으로 정리하면 아래와 같습니다.

정답은 C 입니다.
